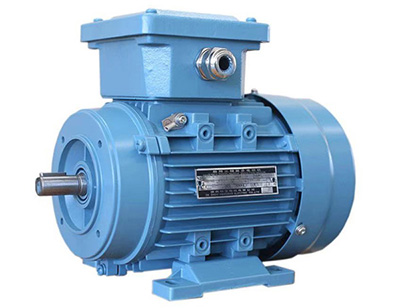

YY-H系列船用單相異步電動機

YY-H系列船用單相異步電動機（機座號50～90）

YY-H Series Single phase Marine Asynchronous Motor （Frame size50~90）

YY-H系列是全封閉，自扇冷鼠籠式船用單相異步電動機，廣泛用于船舶、民用及工業方面作驅動之用如小型機床、電風扇、電子儀器、儀表、醫療器械、食品加工等機械的動力裝置。該系列電動機性能優良、節能省電、結構可靠、通用性強。

YY-H series motors are totally-enclosed, fan cooled single phase squirrel caged type. the motors are suitable for driving various machines on ships、domestic appliance and Industry such as small size machine tool、electrical fan、electronic instrument、medical instrument、food processing and etc. the motors has advantage of high performance、energy-saving 、reliable structure and universally working .

工作環境條件(Operating Conditions)

海拔≤1000m

Altitude should be lower than 1000m above sea level

環境溫度： 0~+45℃

Ambient temperature 0~+45℃

空氣相對濕度 ≤95%

Relative humidity should be less than 95%.

傾斜: ±30°

Inclination ：±30°

搖擺: ±22.5°

Swing：±22.5°

有鹽霧、油霧、霉菌的影響

Influenced by Dew、Salt mist、Oil mist、Fungus.

有船舶和近海裝置正常營運和作業中產生的沖擊、振動的影響

Influenced by shock and vibration come from ships and offshore installation.

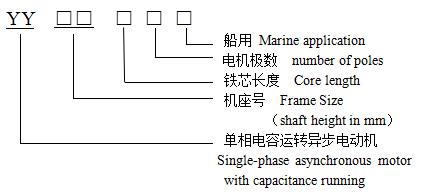

型號說明(Type Designation)

軸承（Bearing）

機座號	極數	軸承規格	軸承尺寸內徑外徑寬度
50	2、4	6200-2RS	10309
56	2、4	6200-2RS	10309
63	2、4	6201-2RS	123210
71	2、4、6	6202-2RS	153511
80	2、4、6	6204-2RS	204714
90	2、4、6	6205-2RS	255215

技術數據(Technical Data)

型號Type	功率 Output (W)	電流 Rated Current (A)	轉速 Rated Speed r/min	效率 Effi. %	功率因數 COSφ	起動電流/額定電流 Locked-rotor current VS Rated current Ik/In	起動轉矩/額定轉矩 Locked-rotor torque VS Rated torque Tk/Tn	zui大轉矩/額定轉矩 Breakdown torque VS Rated torque	電容 Capacitance （μF）
型號Type	功率 Output (W)	電流 Rated Current (A)	轉速 Rated Speed r/min	效率 Effi. %	功率因數 COSφ	起動電流/額定電流 Locked-rotor current VS Rated current Ik/In		zui大轉矩/額定轉矩 Breakdown torque VS Rated torque	電容 Capacitance （μF）
YY501-2-H	40	1.74	2800	47	0.9	1.5	0.5	1.7	3
YY502-2-H	60	1.80	2800	53	0.9	2	0.5		3
YY501-4-H	25	1.48	1400	38	0.85	1.2	0.55		3
YY502-4-H	40	1.52	1400	45	0.85	1.5	0.55		4
YY561-2-H	90	2.72	2800	56	0.92	2.5	0.5		4
YY562-2-H	120	2.88	2800	60	0.92	3.5	0.5		4
YY561-4-H	60	2.28	1400	50	0.9	2	0.45		4
YY562-4-H	90	2.42	1400	52	0.9	2.5	0.45		4
YY631-2-H	180	4.88	2800	65	0.92	5	0.4		6
YY632-2-H	250	5.16	2800	66	0.92	7	0.4		8
YY631-4-H	120	4.26	1400	57	0.9	3.5	0.4		4
YY632-4-H	180	4.58	1400	59	0.9	5	0.4		6
YY711-2-H	370	9.18	2800	67	0.92	10	0.35		10
YY712-2-H	550	9.76	2800	70	0.92	15	0.35		10
YY711-4-H	250	3.44	1400	61	0.92	7	0.35		8
YY712-4-H	370	3.88	1400	62	0.92	10	0.35		10
YY80M1-2-H	750	10.76	2800	72	0.92	20	0.33		30
YY80M2-2-H	1100	11.02	2800	75	0.95	30	0.33		30
YY80M1-4-H	550	10.04	1400	64	0.92	15	0.35		16
YY80M2-4-H	750	10.22	1400	68	0.92	20	0.32		16
YY90S-2-H	1500	11.96	2800	76	0.95	45	0.3		30
YY90L-2-H	2200	12.52	2800	77	0.95	65	0.3		30
YY90S-4-H	1100	11.24	1400	71	0.95	30	0.32		16
YY90L-4-H	1500	12.36	1400	73	0.95	45	0.3		30

電動機安裝結構型式（Mounting Arrangement）

B3型 — 機座有底腳、端蓋無凸緣；

B3 Type — Frame with foot and endshield without flange;

B35型 — 機座有底腳、端蓋有大凸緣，安裝孔為通孔；

B35 Type — Frame with foot and flange with big rabbet and through holes.

B34型 — 機座有底腳、端蓋有小凸緣，安裝孔為絲孔；

B34 Type — Frame with foot and flange with small rabbet and tapped holes.

B14型—機座無底腳、端蓋有小凸緣，安裝孔為絲孔.

B14 Type — Frame without foot and flange with small rabbet and tapped holes.

B5型—機座無底腳、端蓋有大凸緣，安裝孔為通孔.

B5 Type — Frame without foot and flange with big rabbet and through holes.

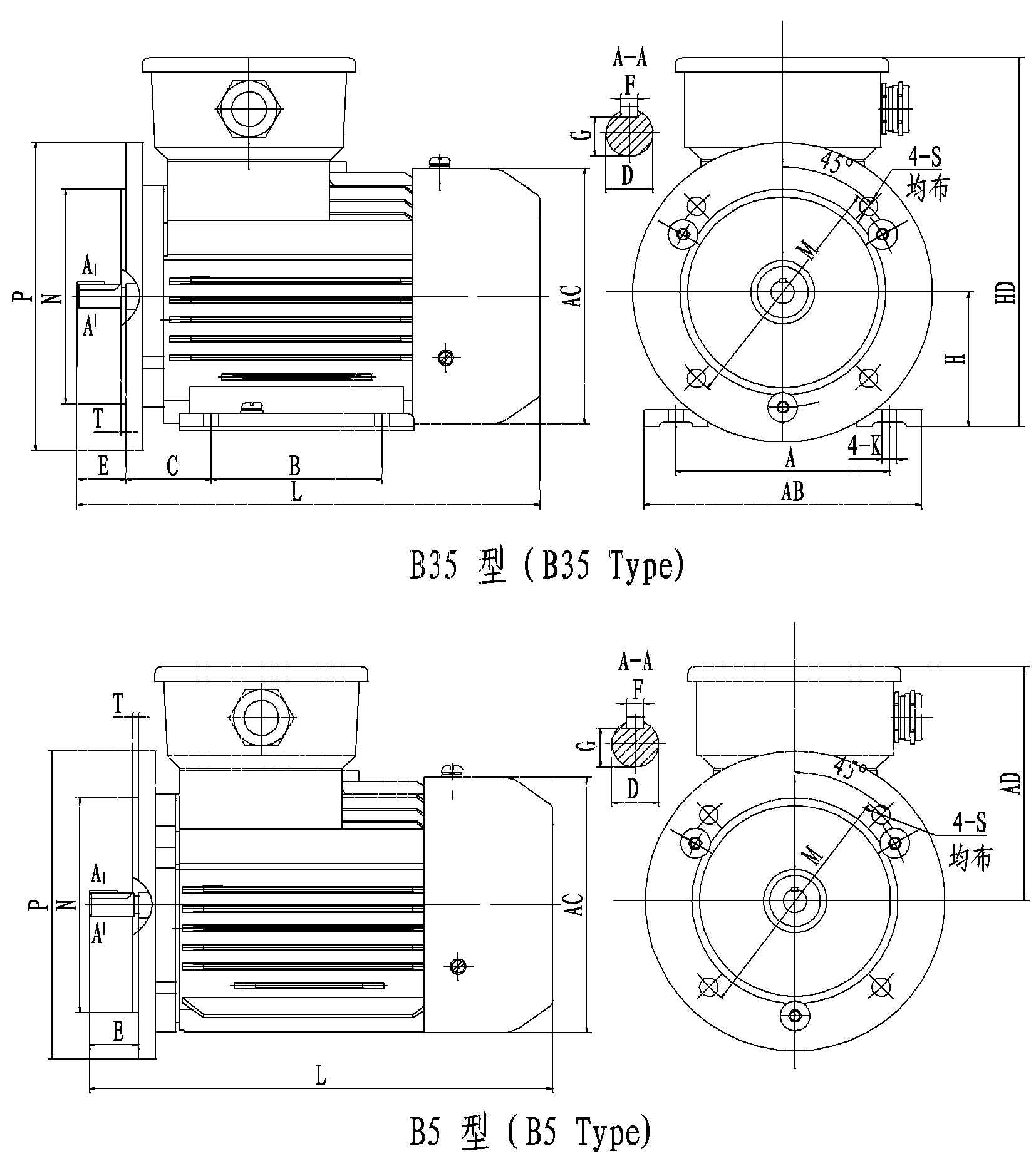

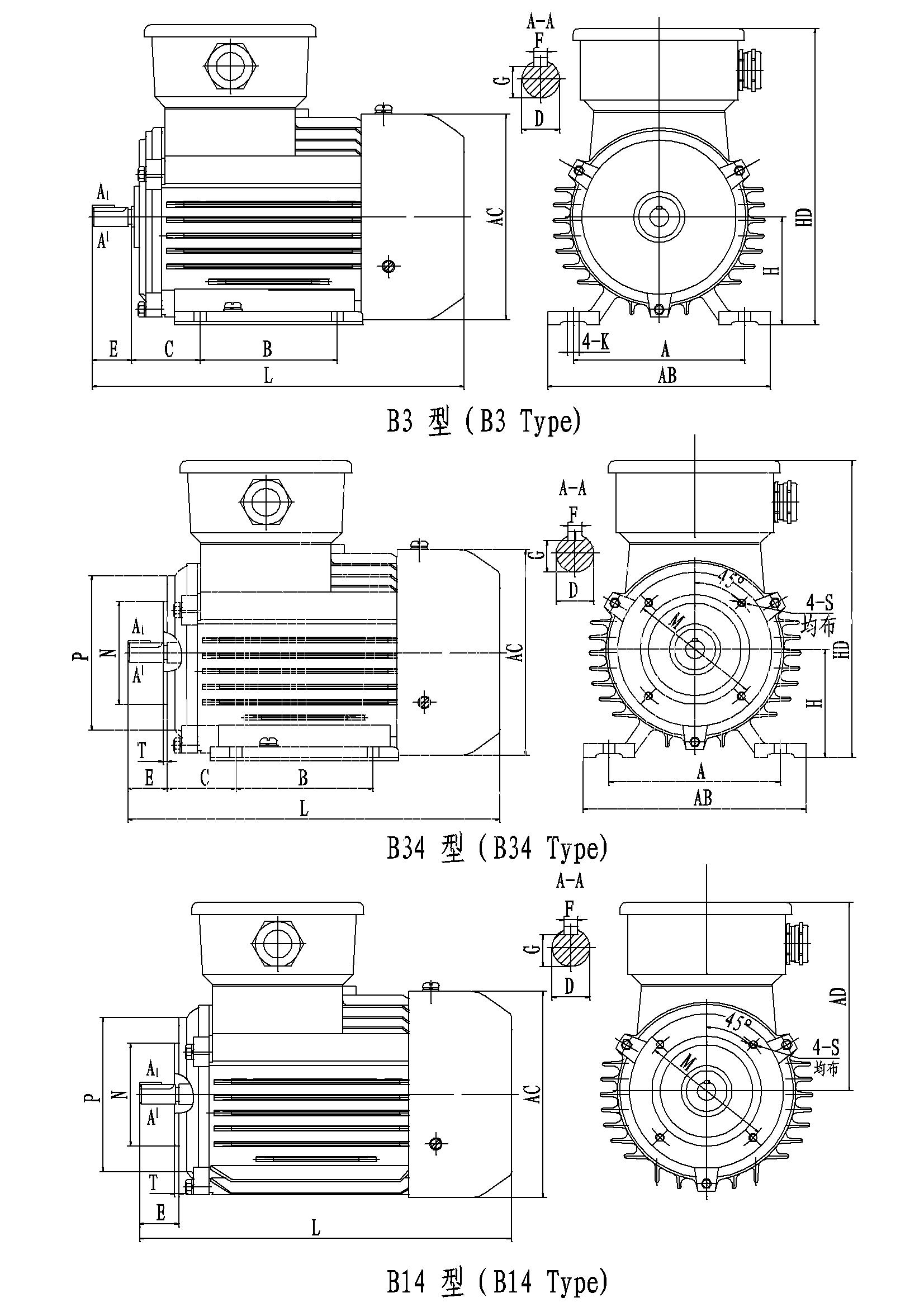

外形及安裝尺寸
(Mounting and Overall Dimensions)

機座號 Frame Size	外形及安裝尺寸 Mounting and Overall Dimension
	B3、B34									B14、B34					B3			B14	L
	A	B	C	D	E	F	G	H	K	M	N	P	S	T	AB	AC	HD	AD	L
50	80	63	32	9	20	3	7.2	50	5.8	55	40	70	M5	2.5	100	110	125	100	175
56	90	71	36	9	20	3	7.2	56	5.8	65	50	80	M5	2.5	115	120	135	110	190
63	100	80	40	11	23	4	8.5	63	7	75	60	90	M5	2.5	130	130	165	125	250
71	112	90	45	14	30	5	11	71	7	85	70	105	M6	2.5	145	145	180	140	275
80	125	100	50	19	40	6	15.5	80	10	100	80	120	M6	3	160	165	200	150	300
90S	140	100	56	24	50	8	20	90	10	115	95	140	M8	3	180	185	240	160	335
90L	140	125	56	24	50	8	20	90	10	115	95	140	M8	3	180	185	240	160	365

機座號 Frame Size	外形及安裝尺寸 Mounting and Overall Dimension
	B35									B35、B5					B35			B5	L
	A	B	C	D	E	F	G	H	K	M	N	P	S	T	AB	AC	HD	AD	L
63	100	80	40	11	23	4	8.5	63	7	115	95	140	10	3	130	130	165	125	250
71	112	90	45	14	30	5	11	71	7	130	110	160	10	3.5	145	145	180	140	275
80	125	100	50	19	40	6	15.5	80	10	165	130	200	12	3.5	160	165	200	150	300
90S	140	100	56	24	50	8	20	90	10	165	130	200	12	3.5	180	185	240	160	335
90L	140	125	56	24	50	8	20	90	10	165	130	200	12	3.5	180	185	240	160	365

注：本產品樣本中，所有產品數據參數僅供參考，如有疑問請與工廠聯系，并以定貨時提供給用戶的確認資料為準。
Note：All data shown on this catalogue is just for reference, all the data should be confirmed by final order, if you have any other questions, please contact us.
